Une chaudière à bûches ne s’arrête pas instantanément lorsque la maison n’a plus besoin de chaleur. Le ballon tampon absorbe donc l’énergie produite en excès, améliore la combustion et évite les surchauffes. Je vous donne ici les repères de calcul, les exemples concrets, les critères de choix et les erreurs à éviter pour trouver un volume cohérent en litres.
Le bon volume dépend surtout de la puissance et du foyer
- Chaudière à bûches : comptez généralement 50 à 55 litres de tampon par kW.
- Autre repère : prévoyez environ 12 litres de ballon par litre de volume de chargement du foyer.
- Calcul retenu : gardez le résultat le plus élevé, puis arrondissez au volume disponible supérieur.
- Exemple : une chaudière de 20 kW demande souvent au moins 1 100 litres, voire davantage selon son foyer.
- Eau chaude sanitaire et chauffage ne se dimensionnent pas avec le même volume.

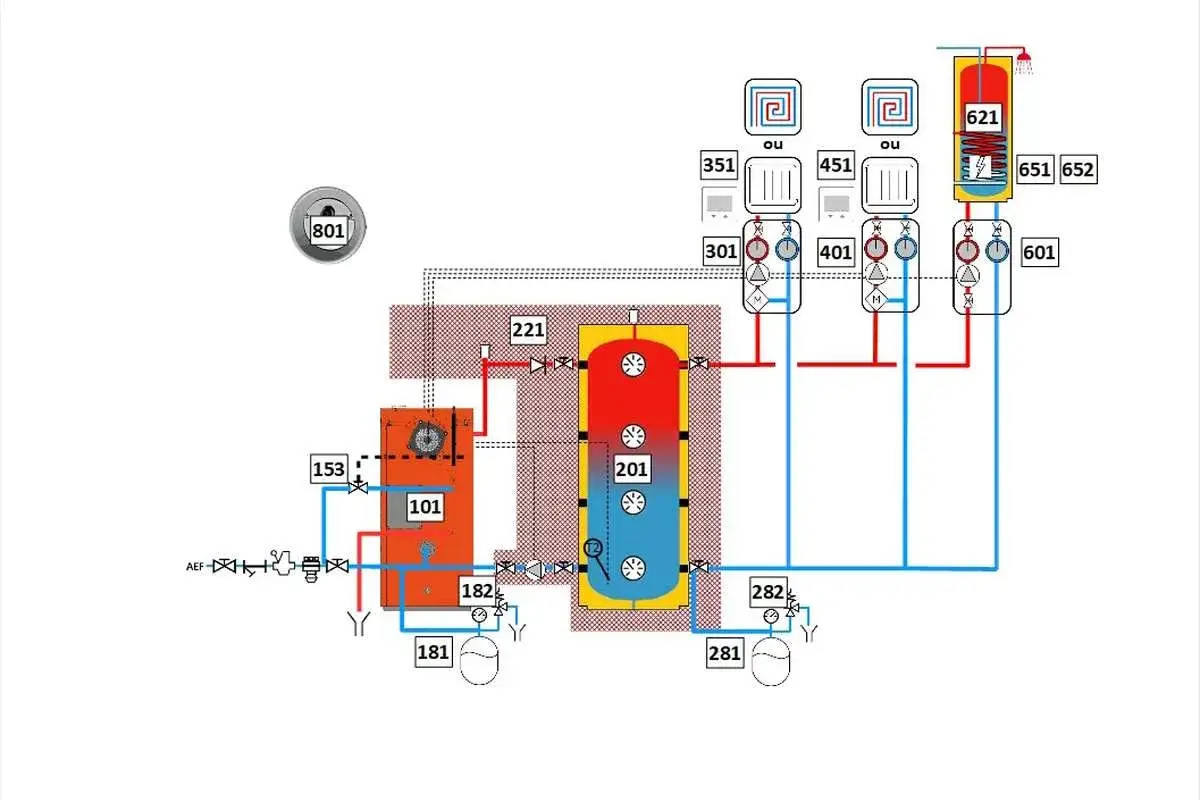

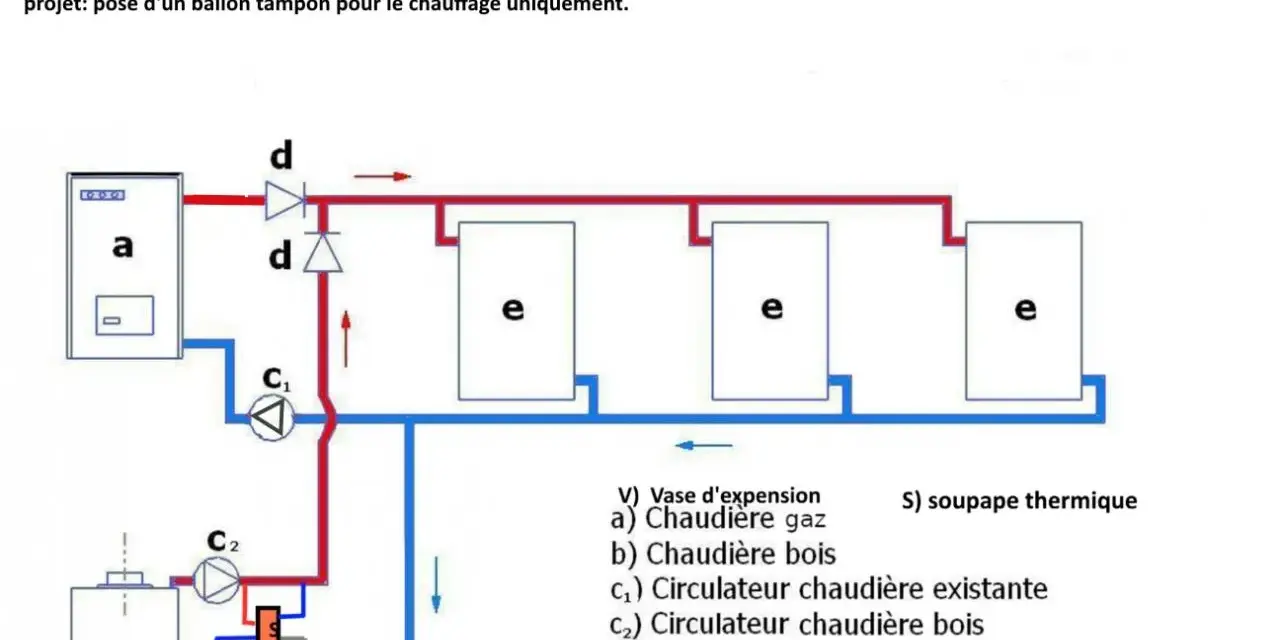

Pourquoi le ballon tampon change le fonctionnement de la chaudière
Dans une chaudière à bûches, la charge de bois continue à brûler même lorsque les radiateurs ou le plancher chauffant ont atteint leur température. Le ballon stocke cette chaleur et la restitue plus tard, ce qui permet à la chaudière de fonctionner à puissance nominale, là où son rendement et ses émissions sont généralement les meilleurs.
Sans volume suffisant, l’installation fonctionne au ralenti, s’encrasse davantage et peut produire du bistre, une substance goudronneuse qui se dépose dans le conduit et l’échangeur. Un tampon correctement choisi apporte aussi plus de confort, avec moins de rechargements et une chaleur mieux répartie entre deux flambées.
Je distingue toujours le ballon tampon du préparateur d’eau chaude sanitaire. Le premier stocke l’eau du circuit de chauffage. Le second fournit l’eau des douches et des robinets. Un ballon combiné peut assurer les deux fonctions, mais il ne faut pas additionner mécaniquement leurs volumes.
Comment calculer le volume en litres
Le repère de 50 à 55 litres par kW
Pour une chaudière à bûches avec hydroaccumulation, le calcul de départ est simple. On multiplie la puissance utile de la chaudière par 50 à 55 litres.
Avec une chaudière de 20 kW, cela donne donc entre 1 000 et 1 100 litres. Dans une installation neuve, je préfère généralement retenir le repère haut lorsque la notice l’autorise, car un ballon légèrement plus grand est souvent plus confortable qu’un volume trop juste.
| Puissance de la chaudière | Base à 50 l/kW | Base à 55 l/kW | Volume commercial proche |
|---|---|---|---|
| 15 kW | 750 l | 825 l | 1 000 l |
| 20 kW | 1 000 l | 1 100 l | 1 200 à 1 500 l |
| 25 kW | 1 250 l | 1 375 l | 1 500 à 2 000 l |
| 30 kW | 1 500 l | 1 650 l | 1 800 à 2 000 l |
Ce tableau fournit un pré-dimensionnement, pas une validation définitive. Le volume réellement disponible dans la gamme du fabricant, la puissance minimale, la taille du foyer et les températures de fonctionnement peuvent conduire à choisir un modèle supérieur.
Le contrôle par le volume du foyer
La puissance ne suffit pas toujours. Une chaudière de 20 kW dotée d’un foyer de 100 litres peut nécessiter davantage de stockage qu’un appareil de même puissance équipé d’un foyer plus petit. Un second calcul consiste à multiplier le volume de chargement du foyer par environ 12.
Exemple avec une chaudière de 20 kW et un foyer de 100 litres :
- calcul par la puissance : 20 × 55 = 1 100 litres ;
- calcul par le foyer : 100 × 12 = 1 200 litres.
Le résultat à retenir est donc au minimum 1 200 litres. En pratique, un ballon de 1 500 litres peut être pertinent si la chaufferie, les raccordements et le budget le permettent, mais je ne le choisirais pas sans vérifier la notice de la chaudière.
Les critères qui peuvent faire varier le résultat
Deux maisons équipées d’une chaudière de même puissance ne demandent pas forcément le même stockage. Le volume du tampon doit rester cohérent avec l’ensemble du système, et non avec le seul chiffre inscrit sur la plaque signalétique.
La puissance utile et le volume de chargement
Utilisez la puissance utile nominale, et non une puissance théorique ou la puissance maximale d’un modèle modulant. Pour une chaudière à bûches, le volume du foyer donne également une indication précieuse sur l’énergie libérée par une charge complète.
Les émetteurs de chaleur
Des radiateurs fonctionnant à 60 ou 70 °C peuvent restituer rapidement l’énergie accumulée. Un plancher chauffant, qui travaille souvent à basse température, favorise une restitution plus longue et plus régulière. La régulation doit cependant protéger le plancher contre une température excessive grâce à une vanne mélangeuse.
Le niveau d’isolation
Une maison bien isolée consomme peu au moment où la chaudière produit le plus. Elle a donc davantage besoin d’un stockage capable d’absorber la flambée complète. Dans une maison ancienne et très énergivore, la chaleur peut être consommée plus vite, mais cela ne justifie pas automatiquement une chaudière surdimensionnée.
Dans le sud de la France, les saisons intermédiaires sont souvent longues et les besoins varient fortement entre le matin et l’après-midi. Je porte alors une attention particulière à la régulation climatique et à la capacité du ballon à éviter des démarrages trop fréquents.
Lire aussi : Isolation laine de mouton - Est-ce vraiment efficace en rénovation ?
La production d’eau chaude sanitaire
Si le ballon produit aussi l’eau chaude sanitaire, il faut examiner le nombre d’occupants, les habitudes de consommation et le type d’échangeur. Pour un foyer de quatre personnes, un préparateur de 200 à 300 litres est un ordre de grandeur courant, mais ce volume concerne l’eau chaude sanitaire, pas la réserve de chauffage.
Un ballon mixte peut réduire l’encombrement et simplifier l’installation. En revanche, il coûte souvent plus cher et sa disponibilité d’eau chaude dépend davantage de la stratégie de charge du tampon.
Ce que représente réellement un ballon de 1 000 litres
L’énergie stockée peut être estimée avec la formule suivante :
Énergie en kWh = volume en litres × écart de température × 0,00116
Un ballon de 1 000 litres chauffé de 40 à 80 °C stocke théoriquement :
1 000 × 40 × 0,00116 = 46,4 kWh
Si la maison demande 8 kW en continu, cette réserve représente environ 5,8 heures de chauffage à pleine puissance. Dans la réalité, l’autonomie sera différente, car la chaudière ne charge pas toujours le ballon jusqu’à sa température maximale et une partie de l’énergie reste volontairement disponible pour éviter une eau trop froide dans le circuit.
Ce calcul explique pourquoi un ballon plus grand n’est pas automatiquement meilleur. Il augmente l’autonomie, mais aussi le temps de charge, l’espace nécessaire, le poids total de l’installation et les pertes thermiques. Le bon compromis est celui qui permet d’absorber une charge de bois cohérente sans rendre la chaufferie disproportionnée.
Quel type de ballon choisir pour son installation
| Type de ballon | Atout principal | Point de vigilance |
|---|---|---|
| Tampon simple | Stockage efficace et conception généralement plus simple | Prévoir un préparateur ECS séparé si nécessaire |
| Ballon avec échangeur ECS | Production d’eau chaude intégrée | Débit et puissance d’échange à vérifier |
| Ballon à stratification | Meilleure séparation entre eau chaude et eau plus froide | Raccordement et réglages plus exigeants |
| Deux ballons en parallèle | Installation possible lorsque l’accès est étroit | Équilibrage hydraulique indispensable |
La stratification désigne la séparation naturelle des couches d’eau selon leur température. Elle améliore la disponibilité de chaleur en haut du ballon, mais elle dépend beaucoup de la vitesse de circulation et de la qualité des raccordements. Un ballon sophistiqué mal installé ne fera pas mieux qu’un modèle simple correctement posé.
Je vérifie également l’isolation, le diamètre des portes, la hauteur sous plafond et la résistance du sol. Un ballon de 1 500 litres rempli d’eau dépasse facilement 1,7 tonne avec sa cuve et ses accessoires. L’accès à la chaufferie doit donc être étudié avant la commande.
Les erreurs qui faussent le dimensionnement
La première erreur consiste à choisir le ballon uniquement selon la surface habitable. La surface aide à estimer les déperditions, mais elle ne permet pas de déduire directement le volume d’accumulation. La puissance de la chaudière, son foyer et son cycle de combustion restent déterminants.
- Sous-dimensionner le ballon pour réduire le prix d’achat, puis subir des flambées courtes et des surchauffes.
- Surdimensionner la chaudière parce que l’on pense qu’une forte puissance chauffera plus vite la maison.
- Confondre le volume du tampon avec celui du ballon d’eau chaude sanitaire.
- Oublier la vanne anti-condensation, qui protège la chaudière contre les retours d’eau trop froids.
- Négliger le vase d’expansion, les soupapes, la sécurité thermique et l’évacuation des calories.
- Installer un ballon bien calculé avec une isolation insuffisante ou des tuyaux mal isolés.
La vanne anti-condensation maintient une température minimale de retour vers la chaudière. Elle limite la condensation, la corrosion et l’encrassement. La sécurité thermique, elle, évacue la chaleur en cas de montée anormale de température, notamment lorsque le circulateur ou l’alimentation électrique rencontre un problème.
Pour valider un devis, je demande toujours le détail du calcul, la puissance utile retenue, le volume du foyer, la température de départ et de retour, ainsi que le volume exact du ballon. Une installation sérieuse doit aussi préciser la gestion de l’eau chaude sanitaire et le dimensionnement du vase d’expansion.
Le contrôle final avant de commander le ballon
Pour une chaudière à bûches, partez sur 50 à 55 litres par kW, puis comparez ce résultat avec le calcul basé sur le volume du foyer. Retenez le chiffre le plus élevé, arrondissez au modèle disponible supérieur et faites confirmer le choix par la documentation du fabricant et une étude hydraulique.
Pour les chaudières à granulés ou à plaquettes, n’appliquez pas automatiquement la même règle. Leur alimentation automatique et leur capacité de modulation conduisent souvent à des volumes plus faibles, fréquemment autour de 20 à 30 litres par kW, mais seule la notice de l’appareil permet de trancher.
Un ballon tampon bien dimensionné ne compense ni une chaudière trop puissante, ni une maison mal isolée, ni une régulation mal réglée. C’est l’équilibre entre ces éléments qui donne une installation confortable, durable et réellement économe en bois.
